- Наявність:
- Склад Eopt: 0 шт.
- Артикул: RMS-СNC
- Код товару: 15858
Універсальний автоматичний верстат ЧПУ для заточування ножів обертання складної форми RMS-СNC Kaindl 0÷350 (RMS-СNC)
- Діаметр інструменту, що заточується, мм 0÷350
- Параметри заточного круга (маx. D х посад. D), мм 125 х 32
- Габарити 900х700х1540 мм
- Маса, кг 225

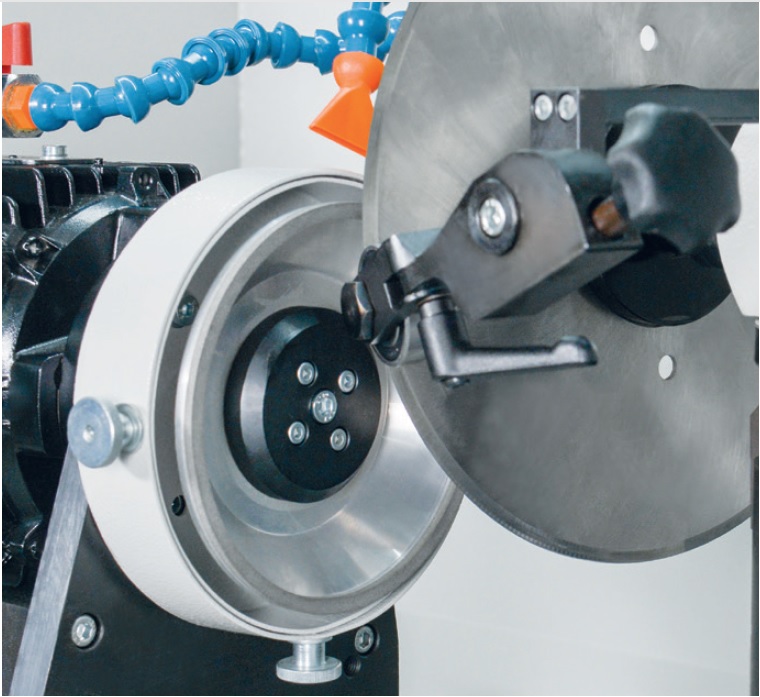

RMS-CNC – це універсальний верстат із ЧПУ, призначений
для заточування різальних інструментів обертання з ріжучою кромкою правильної та складної форми. На верстаті можна точити різний спеціальний інструмент, наприклад, вовчкові ножі, трубчасті фрези і т.д.
Верстат RMS-CNC має три осі, керовані ЧПУ:
- лінійне переміщення супорта шліфувального вузла
- лінійне переміщення супорта шпинделя з заточуваним інструментом
- обертальний рух шпинделя із заточуваним інструментом
- Корундове заточувальне коло К60, Ø125x32x40 мм* – 1 шт.
- 11247 фланець для заточувального кола – 1 шт.
- 13988 фланець кріплення дискового ножа 20х80 мм – 1 шт.
- 11414 комплект перехідних посадкових кілець 5 шт. 20 x 22/30/32/42/30-25 шліци – 1 шт.
- 15480 підтримуючий пристрій ножа з роликом (люнет) – 1 шт.
- Верстатна стійка з відкидним прозорим кожухом та піддоном для стоку охолоджувальної рідини – 1 шт.
- Струменеве пристрій подачі СОЖ у комплекті з ємністю 30 л та помпою – 1 шт.
- Алмазний правлячий пристрій для корундових кіл – 1 шт.
- Пневматичний шпиндель для кінцевого шліфувального інструменту – 1 шт.
- Кінцевий корундовий шліфувальний штифт - 1 шт.
- Захисний пристрій двигуна шліфувального вузла від навантаження – 1 шт.
- Базова програма заточування дискових ножів – 1 шт.
- Комплект інструменту – 1 шт.
- Пістолет для миття інструменту та внутрішніх поверхонь верстата – 1 шт.
- Інструкція російською мовою – 1 шт.
- Упаковка у фанерній скриньці – 1 шт.
Усі три осі мають можливість одночасного взаємопов'язаного переміщення (інтерполяцію) за індивідуальними програмами
що дозволяє на верстаті RMS-CNC точити різні види інструменту зі складною геометрією ріжучих кромок.

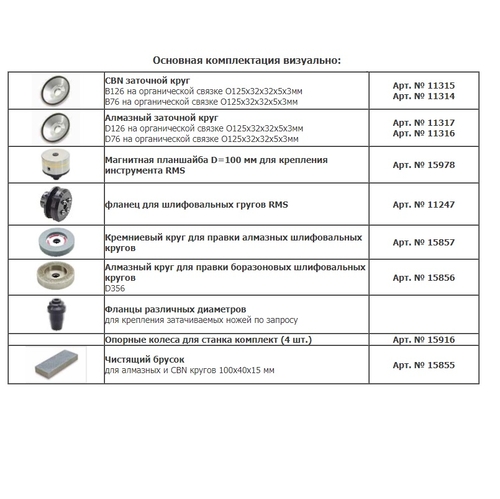

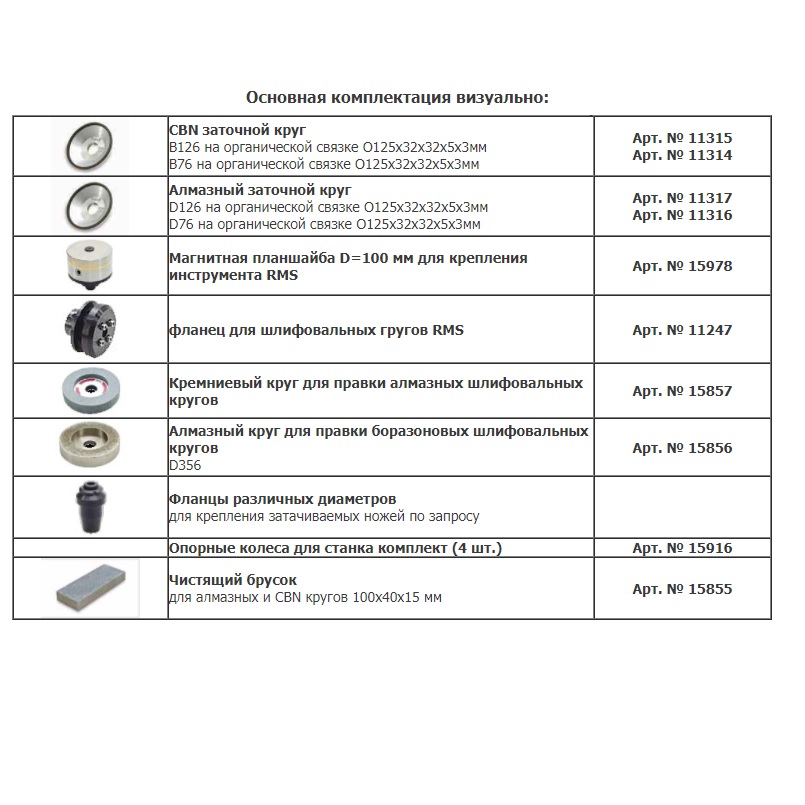

Базова комплектація 15858 (для заточування дискових ножів):
* - за запитом можна укомплектувати корундовим заточним колом будь-якої зернистості
-
Діаметр інструменту, що заточується, мм
0÷350
-
Параметри заточного круга (маx. D х посад. D), мм
125 х 32
-
Габарити
900х700х1540 мм
-
Маса, кг
225
-
Величина заточувального кута, град.
-5÷+90
-
Максимальний діаметр заточуваних ножів, мм
350
-
Швидкість шліфовки (круг 125мм), м/с.
10-42.5 м/с
-
Хід шліфувального супорта, мм
140
-
Хід супорта пристроя кріплення заточ.інс-та, мм
230
-
Потужність.ел-дв.шліф.круга,220В,50-60гц, кВт.
1.05
-
Потужність двиг.нас.прист.подачі ЗОЖ 1/2/3 шв.Вт
28/45/63
-
Ємність бака системи подачі ЗОЖ, л.
30
-
Продуктивність пристрою подачі ЗОЖ, л/хв.
16...35
-
Діаметр патрубка для підключення до аспірації, мм
100
-
Осі, керованняі ЧПУ
X. Y. A (3 шт.)
-
Маса верстата нетто (без блоку керування), кг
225
-
Маса блоку керування нетто, кг
37
-
Маса брутто, кг
325
-
Транспортні розміри, мм
1200х1500х1610
