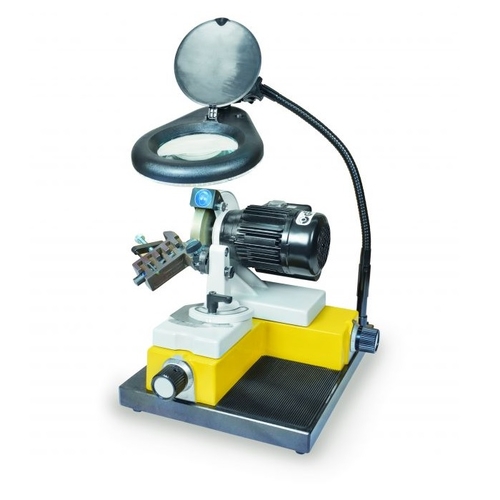

Свердлозаточний верстат BSM-20 Kaindl 125 х 20 х 20 (BSM-20)

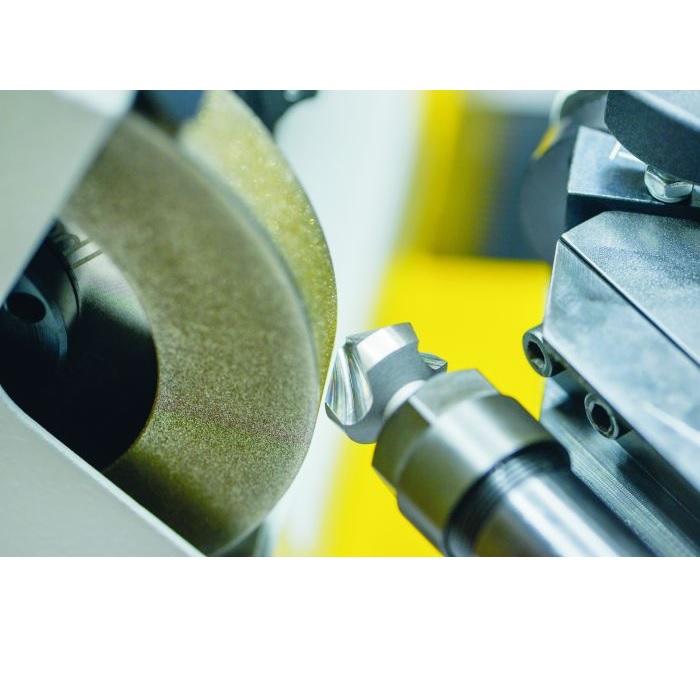

Верстат BSM-20 призначений для заточування більшості видів свердлів, зенківок, граверів та ін. осьового інструменту зі швидкорізальної сталі HSS та твердого сплаву HM.

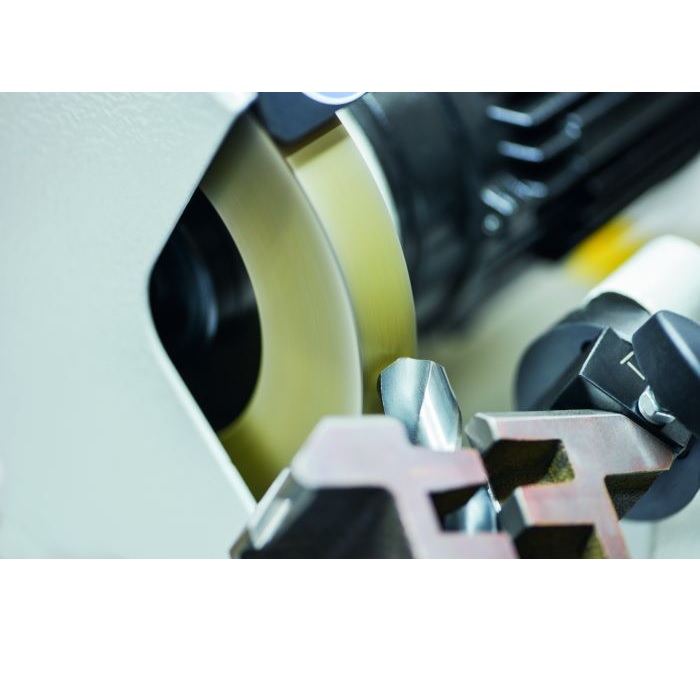

Симетричне заточення свердлів забезпечується поворотною прецизійною затискною призмою, що дозволяє дуже швидко затискати циліндричні хвостовики заточуваного інструменту будь-якого діаметра в діапазоні 2-21 мм.

Призма має кріплення типу «ластівчин хвіст» з додатковою фіксацією, що в сукупності з прецизійними ходовими гвинтами та направляючими забезпечує підвищену точність заточування

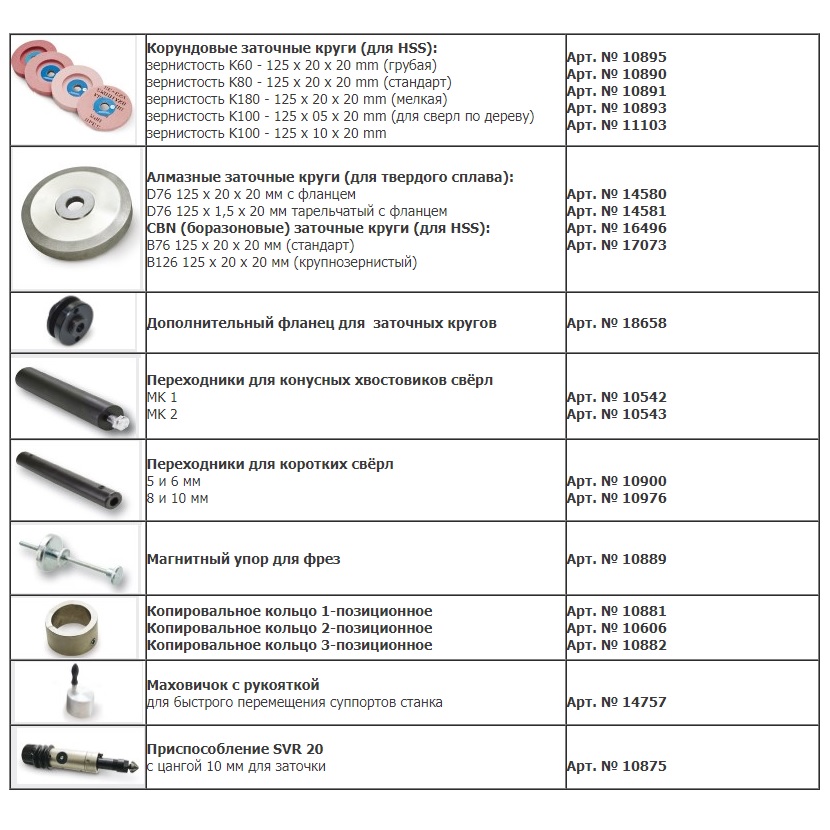

 Верстат BSM-20 оснащений швидкознімною конструкцією фланців заточувальних кіл, що дозволяє швидко змінювати кола різної зернистості та матеріалу без додаткової редагування і без втрати точності установки кола.

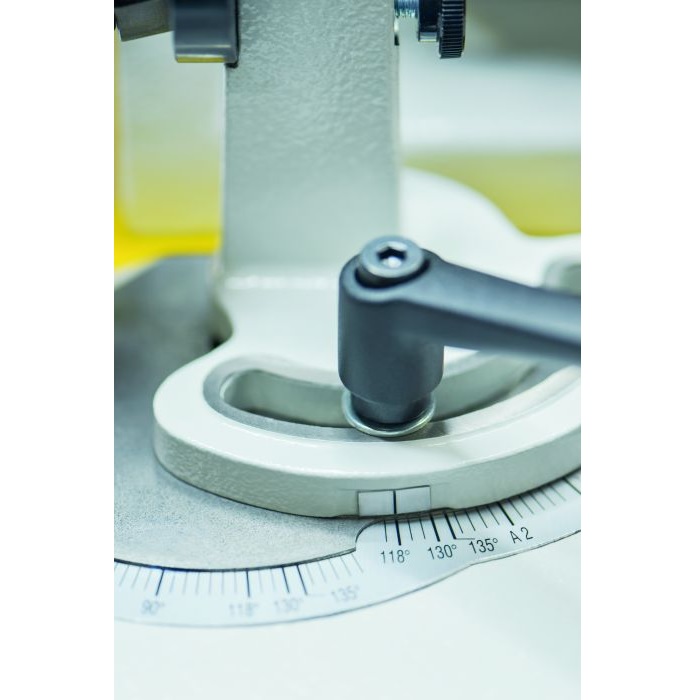

Основне заточення свердлів ведеться по задній грані. Верстат BSM-20 має плавне регулювання кута при вершині свердла від 185 до 70 град., і плавне регулювання кута потилиці.

Заточувати можна свердла з різною формою задньої грані (потилицею):

• радіусною потилицею
• плоскою задньою гранню (потилицею)
• ступінчастою потилицею
• комбінованою потилицею

Найбільш популярна – класична підточка перемички на циліндричних спіральних свердлах здійснюється після сновного заточування ріжучої частини свердла без перестановки свердла в призмі, що значно скорочує час заточування свердла.
